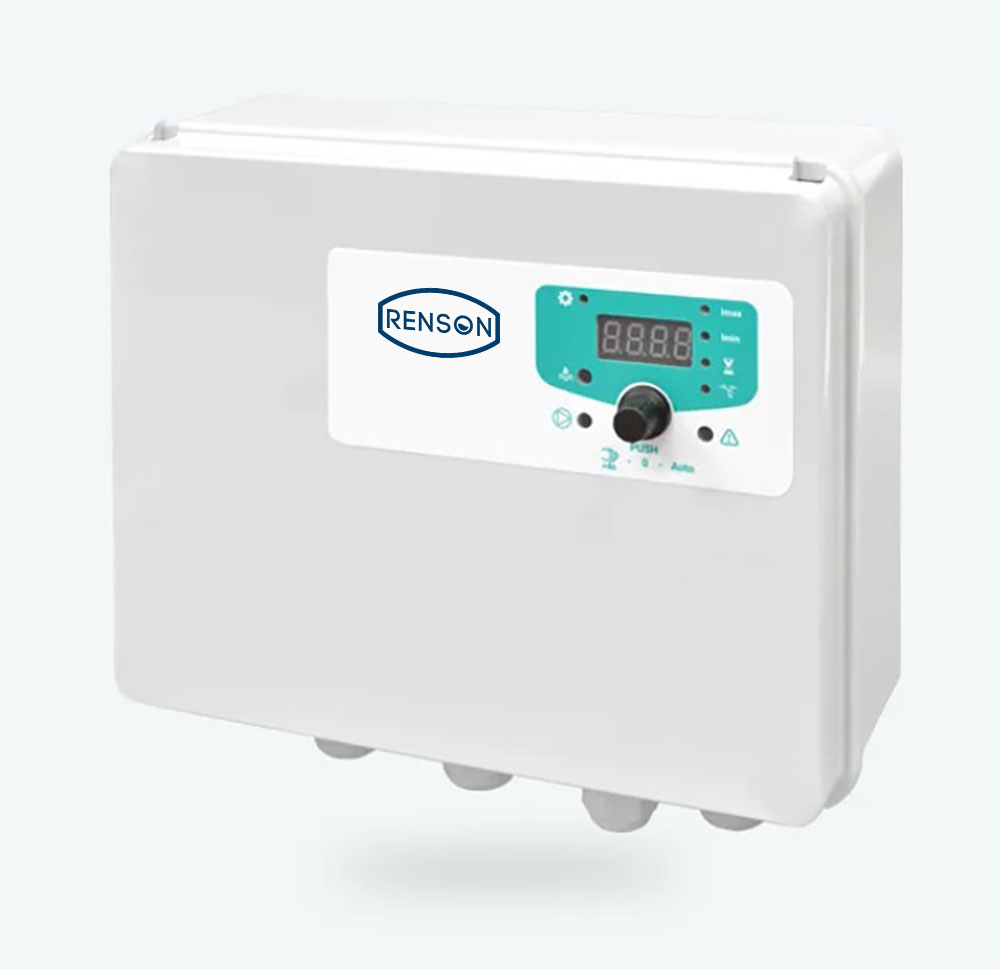

COFFRET MANQUE EAU
Code 104414
Protège votre pompe du fontionnement à sec
Intègre de nombreuses protections paramétrables (sur et sous charges, manque de phase, démarrages excessifs, ...)
Afficheur frontal avec indicateurs multiples (témoin de mise en route, alarme, niveau bas, intensité mini/maxi, ...)
COFFRET MANQUE EAU
BI TENSION 25A
Réf. 104414
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Tableau technique
Ampérage :
23 A
Tension :
230 - 400 V
Modèle :
V1N-F
Norme d'isolation :
IP 56
Poids :
2,20 kg
Documents relatifs au produit
Notice
Format PDF | 2.9 Mb
Avantages produits
A quoi ça sert ?
Le coffret Vigilec sert à commander une pompe de surface ou immergée pour faire de la vidange ou bien du remplissage.
Comment cela fonctionne-t-il ?
Le coffret gère 2 niveaux : un niveau haut et un niveau bas. Le coffret ainsi couplé à des organes de commande, permet de faire fonctionner et d'arreter automatiquement la pompe.
La gestion de commande peut se faire par différents organes : sonde, flotteur, pressostat, flussostat
Ces organes de commande sont à rajouter. Ils ne sont pas inclus dans le coffret.
Cadre d'utilisation :
Le coffret Vigilec sert à commander une pompe de surface ou immergée pour faire de la vidange ou bien du remplissage.
Comment cela fonctionne-t-il ?
Le coffret gère 2 niveaux : un niveau haut et un niveau bas. Le coffret ainsi couplé à des organes de commande, permet de faire fonctionner et d'arreter automatiquement la pompe.
La gestion de commande peut se faire par différents organes : sonde, flotteur, pressostat, flussostat
Ces organes de commande sont à rajouter. Ils ne sont pas inclus dans le coffret.
Cadre d'utilisation :
Intensité maximale de la pompe : 25A
Peut commander une pompe monophasée ou bien triphasée
Description technique
Caractéristiques techniques :
- Alimentation : 230/400 VCA (sélectionnable) ±20 %, 50-60 Hz
- Contact de sortie d'alarme : 5A – 250VAC
- Réglage de surcharge (Amp.max) : 0,6 - 30,0 A
- Réglage de sous-charge (Amp.min) : ARRÊT - 0,5 - 29,8 A
- Définir l'heure de réinitialisation : 3 minutes – 99h ou manuel
- Ajuster le temps d'inhibition : 5-200 secondes (détecteur de débit)
- Temps de saut de surcharge : 7 secondes
- Temps de saut en sous-charge : 4 s. (20 s au démarrage)
- Tension dans les sondes : 24 VCA
- Sensibilité de la sonde : 10K ± 15% O
- Entrée externe ON/OFF : Contact ou tension 6 à 400V VAC/VDC
- Alarme et contact auxiliaire
- AC1 : 2 A/250 VCA
- AC11 : 1A/230 VAC
- Bornes de connexion de contrôle : 4mm2
- Configuration presse-étoupe :
- 1xM20 (A)
- 1xM20 (M)
- 2xM16 (C)
- Dimensions : 225x255x180mm
- Alimentation : 230/400 VCA (sélectionnable) ±20 %, 50-60 Hz
- Contact de sortie d'alarme : 5A – 250VAC
- Réglage de surcharge (Amp.max) : 0,6 - 30,0 A
- Réglage de sous-charge (Amp.min) : ARRÊT - 0,5 - 29,8 A
- Définir l'heure de réinitialisation : 3 minutes – 99h ou manuel
- Ajuster le temps d'inhibition : 5-200 secondes (détecteur de débit)
- Temps de saut de surcharge : 7 secondes
- Temps de saut en sous-charge : 4 s. (20 s au démarrage)
- Tension dans les sondes : 24 VCA
- Sensibilité de la sonde : 10K ± 15% O
- Entrée externe ON/OFF : Contact ou tension 6 à 400V VAC/VDC
- Alarme et contact auxiliaire
- AC1 : 2 A/250 VCA
- AC11 : 1A/230 VAC
- Bornes de connexion de contrôle : 4mm2
- Configuration presse-étoupe :
- 1xM20 (A)
- 1xM20 (M)
- 2xM16 (C)
- Dimensions : 225x255x180mm
