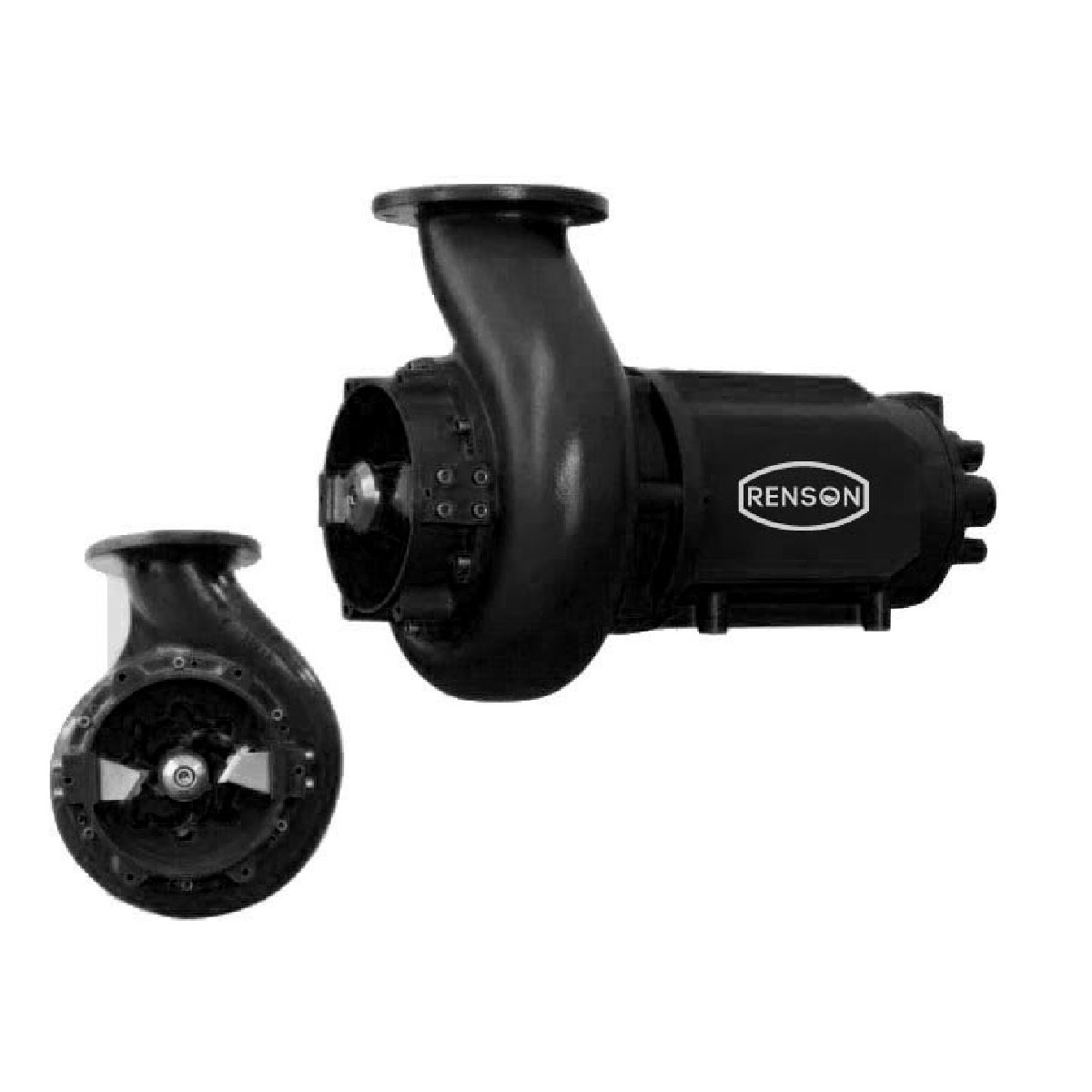

POMPE DE RELEVAGE COUTEAUX HORIZONTALE 380V 22KW DN150

Photo non contractuelle

POMPE DE RELEVAGE COUTEAUX

HORIZONTALE 380V 22KW DN150

CODE 818526

Ajouter au comparateur

Supporte une eau chargée de particules solides et matières fibreuses

Broye toutes les particules dès leur entrée dans la pompe grâce à ses couteaux et contre-couteaux

Hauteur de refoulement importante

Veuillez vous connecter
pour voir le stock et votre tarif personnalisé

Se connecter

En savoir davantage / Accessoires conseillés / Documents téléchargeables

TABLEAU TECHNIQUE
HMT max :	20,10 mètres	Débit max :	7200 l/min
Granulométrie max :	40 mm	Taux de matière sèche max :	12 %
Modèle :	PTS 150	Tension :	380 V
Puissance :	22 kW	Ampérage :	42 A
Tour/min :	1450	Couplage :	Etoile

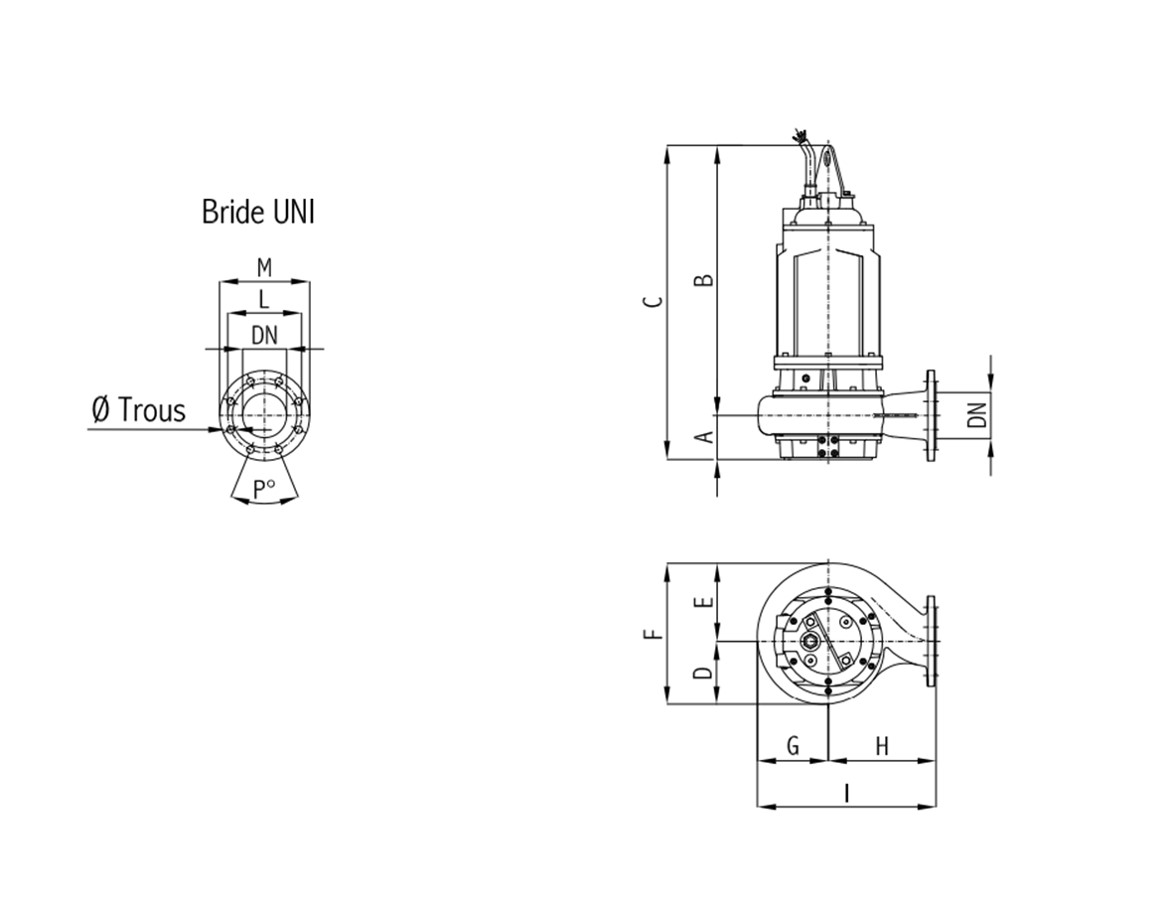

DNR :	150	Hauteur :	990 mm
Largeur :	568 mm	Longueur :	454
Poids :	300 kg

TABLEAU TECHNIQUE
HMT max :	20,10 mètres
Débit max :	7200 l/min
Granulométrie max :	40 mm
Taux de matière sèche max :	12 %
Modèle :	PTS 150
Tension :	380 V
Puissance :	22 kW
Ampérage :	42 A
Tour/min :	1450
Couplage :	Etoile
DNR :	150
Hauteur :	990 mm
Largeur :	568 mm
Longueur :	454
Poids :	300 kg

EN SAVOIR DAVANTAGE

Description technique :

A quoi ça sert ?
Relever des eaux chargées dans des applications agricoles (lisier, …)

Application : Elevage

Avantages :
- Supporte une eau chargée de particules solides et matières fibreuses
- Broye toutes les particules dès leur entrée dans la pompe grâce à ses couteaux et contre-couteaux
- Hauteur de refoulement importante

Traitement spécifique possible sur demande (notamment pour des applications avec farine de paille)

Cadre d'utilisation :
> Eaux chargées de particules solides
> Usage intensif
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Granulométrie maximum : 40 mm
> Taux de matière sèche maximum : 12%
> Plage de pH du liquide pompé : 5÷12
> Profondeur d'immersion maximale : 20 mètres
> DNR : 6" / DN150
> Hauteur de refoulement maximale : 20,1 mètres

Informations complémentaires :

Caractéristiques techniques :

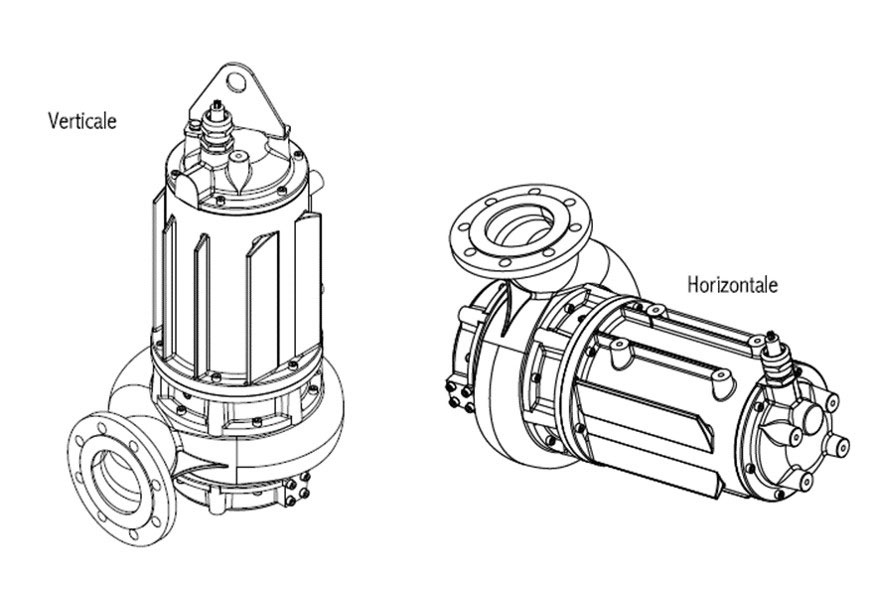

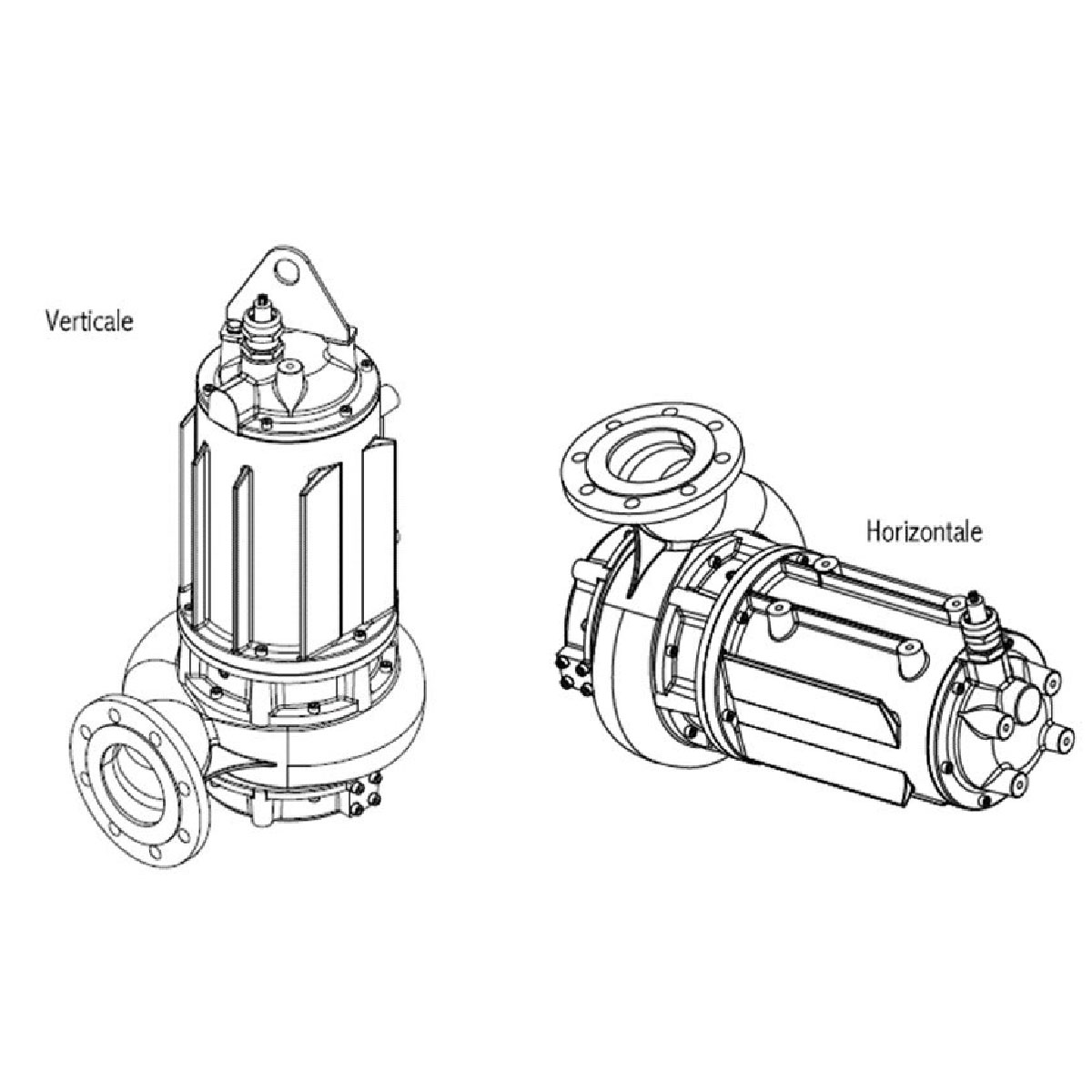

Construction
Pompe dilacératrice en fonte
Couteaux en acier au chrome vanadium facilement interchangeables
Arbre moteur en acier inoxydable
Garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
Livré avec 10 mètes de câble

Moteur
Triphasé, bobinage 380V - 50 Hz
Rotor à cage d'écureuil
3 sondes thermiques incorporées dans le bobinage du moteur pour une protection au-delà de 132°C
Vitesse de rotation : 1 450 tours / minute
Indice de protection IP68 - classe F

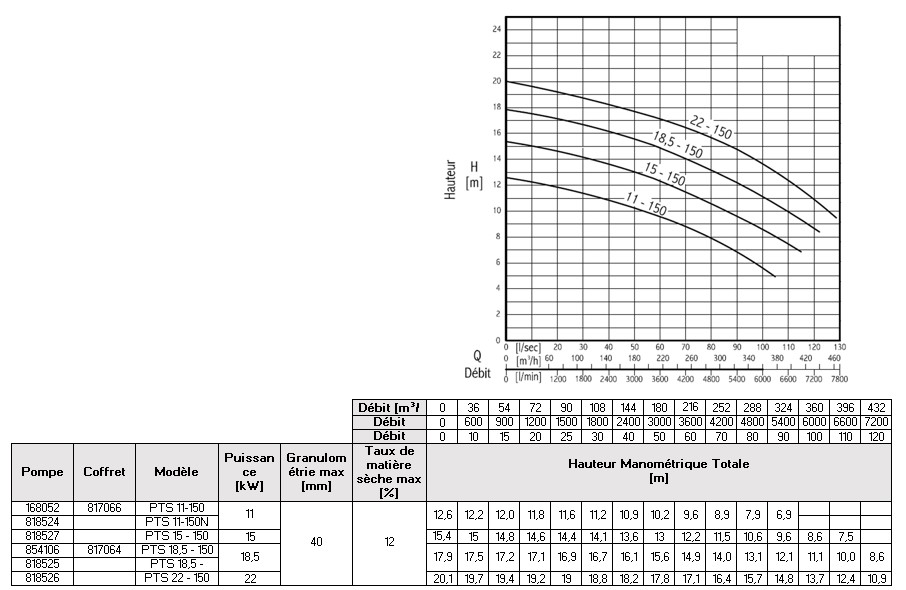

Plage de fonctionnement
Pour HMT 20,1 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 10,9 mètres = débit de 432 m3/h ; 7 200 l/min
Consulter la courbe pour plus d'informations

Livré sans raccord, sans joint, sans support
Nous vous conseillons de prévoir une protection thermique et/ou manque d’eau pour cette pompe ainsi qu'un support

ACCESSOIRES CONSEILLES :
484165 COLLIER DE SERRAGE TOURILLON W1 ACIER ZINGUE Ø 149 - 161 x 2
162229 5 METRES TUYAU LISIER Ø 150
105172 KIT DE RACCORDEMENT DROIT ROND/CANNELE GALVA Ø 150 RAC JOINT VIS ECR
854611 CHASSIS DE SOUTIEN GALVA HORIZONTAL POUR POMPE DN150
811133 SONDE DE NIVEAU A LISIER

ACCESSOIRES CONSEILLÉS

CODE 484165

COLLIER DE SERRAGE TOURILLON

W1 ACIER ZINGUE DIAM 149-161

CODE 162229

5 METRES DE TUYAU LISIER

DIAMETRE 150MM TYPE AMAZONE

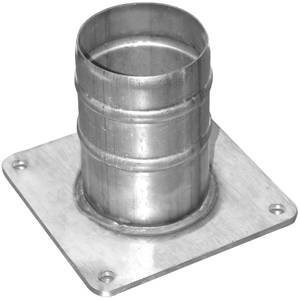

CODE 105172

KIT RAC DROIT ROND/CANNELE

GALVA DIAMETRE 150

CODE 854611

CHASSIS SOUTIEN HORIZONTAL

GALVA POUR POMPE DN150

CODE 811133

SONDE DE NIVEAU A LISIER

CABLE 20MT NEOP H07RN- 3x1
