POMPE RELEVAGE DILACERATRICE
Code 102758
Supporte une eau chargée de particules solides et matières boueuses
Broye toutes les particules dès leur entrée dans la pompe grâce à son plateau dilacérateur
Moteur protégé

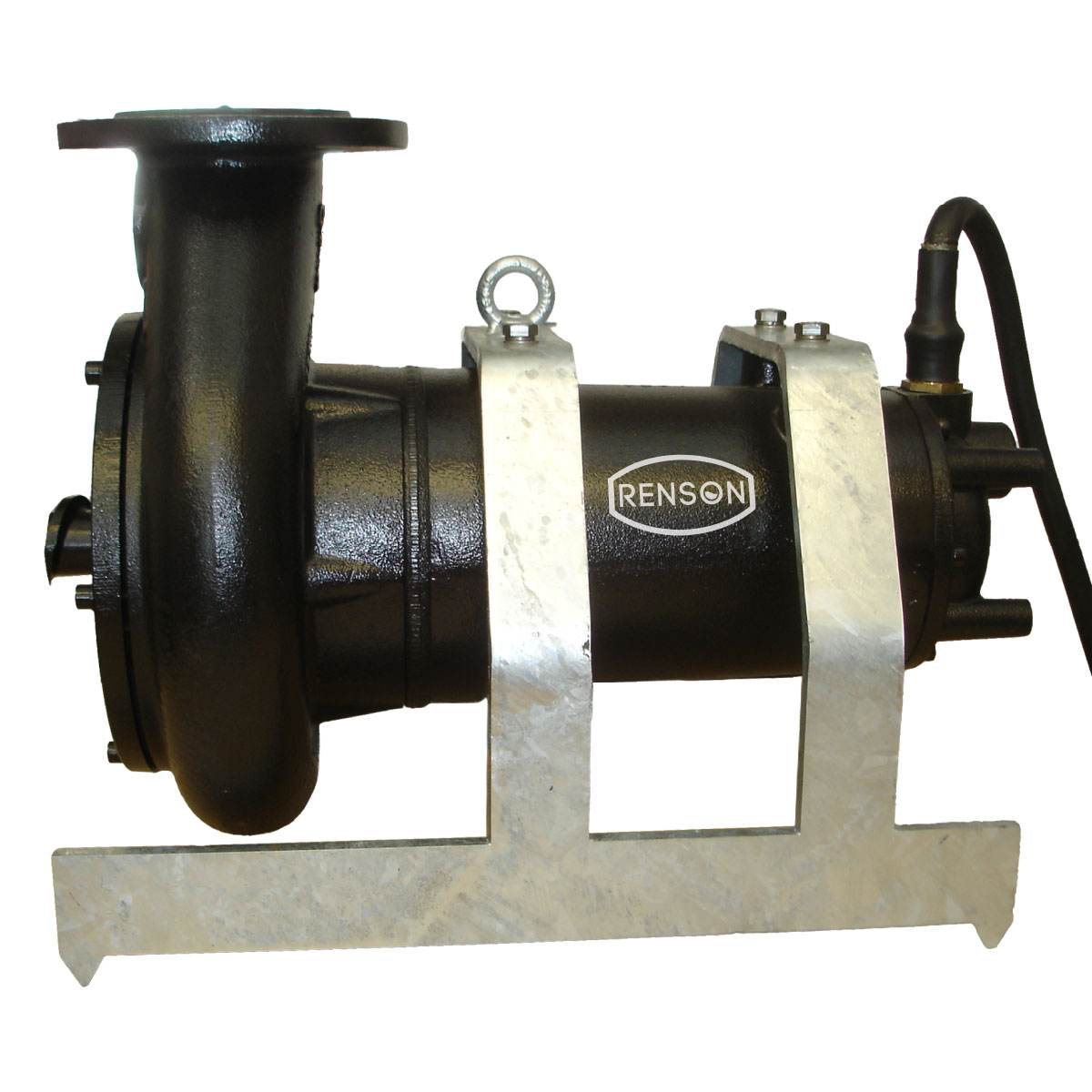

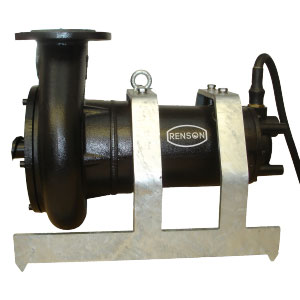

POMPE RELEVAGE DILACERATRICE
HORIZONTALE 380V 2.2KW DN80
Réf. 102758
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Accessoires conseillés
Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier
483158
COLLIER DE SERRAGE TOURILLON
W1 ACIER ZINGUE DIAMETRE 92-97
105170
KIT RAC DROIT ROND/CANNELE
GALVA DIAMETRE 80
817452
COFFRET DE COMMANDE POUR POMPE
OU MALAXEUR DE 2,2KW A 5,5KW
817995
CONE REDUCTION
FTE A BRIDE 100/80
818760

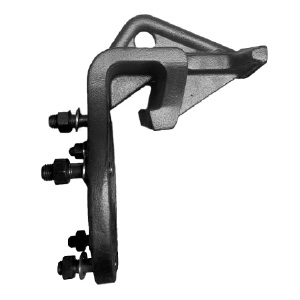

GRIFFE POUR PIED D'ASSISE
TYPE B6 DN100 PN16
Connectez-vous pour ajouter au panier
Tableau technique
Tour/min :
1450
Tension :
380 V
DNR :
80
Modèle :
PTS 80
Couplage :
Y
Hauteur :
686 mm
Largeur :
403 mm
Poids :
74 kg
Débit max :
1500 l/min
Granulométrie max :
28 mm
HMT max :
10,70 mètres
Ampérage :
4,90 A
Puissance :
2,20 kW
Longueur :
327
Taux de matière sèche max :
5 %
Type de roue :
Dilacératrice
Documents relatifs au produit
Courbe
Format JPG | 89.06 Kb
Notice
Format PDF | 2.52 Mb
Plan d'encombrement
Format JPG | 223.89 Kb
Avantages produits
A quoi ça sert ?

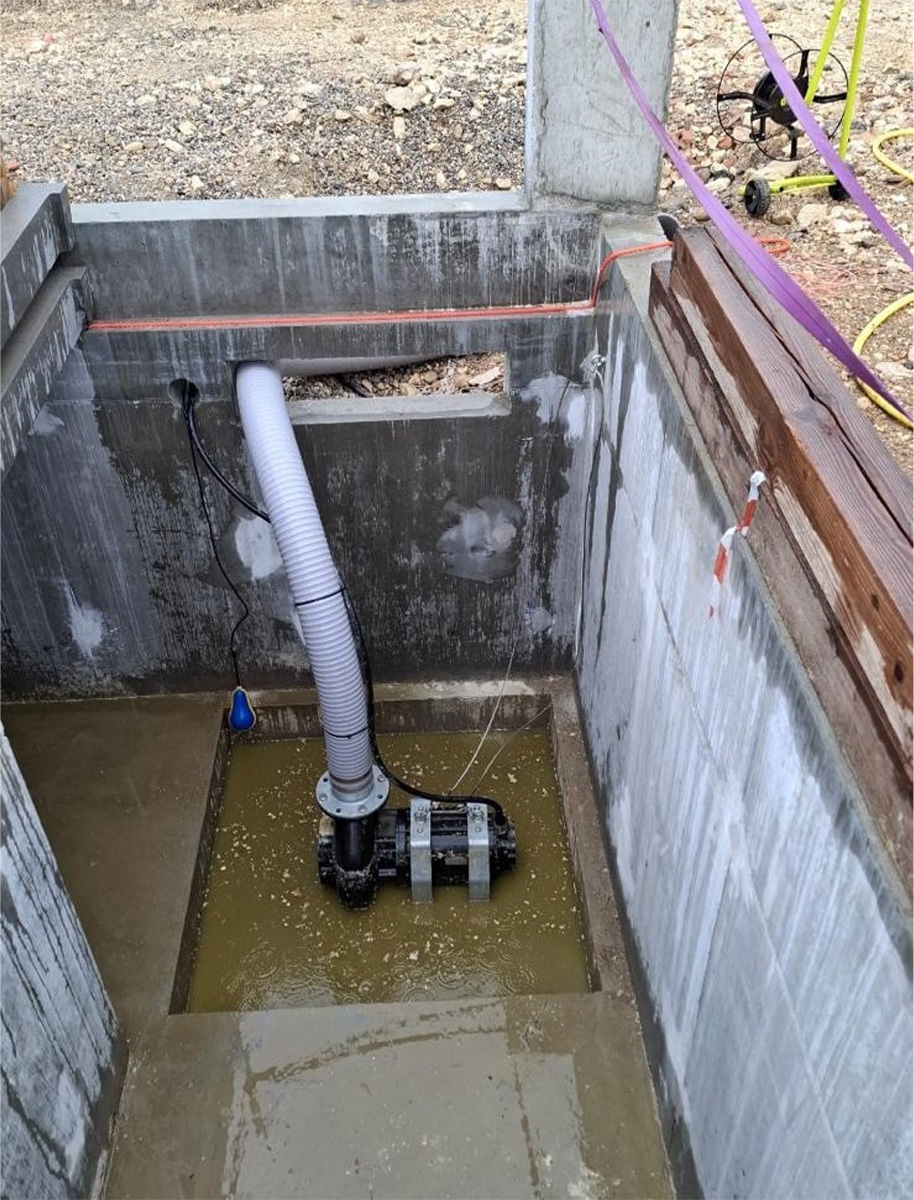

Relever des eaux chargées dans des applications agricoles (lisier, …)
Application : Elevage
Avantages :
Supporte une eau chargée de particules solides et matières boueuses
Broye toutes les particules dès leur entrée dans la pompe grâce à son plateau dilacérateur
Moteur protégé
Cadre d'utilisation :
> Eaux chargées de particules solides
> Usage intensif
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Profondeur d'immersion maximale : 20 mètres
> Granulométrie maximum : 28 mm
> Taux de matière sèche maximum : 12%
> plage de pH du liquide pompé : 5÷12
> DNR : 3" / DN80
> Hauteur de refoulement maximale : 10,7 mètres
Cadre d'utilisation :
> Eaux chargées de particules solides
> Usage intensif
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Profondeur d'immersion maximale : 20 mètres
> Granulométrie maximum : 28 mm
> Taux de matière sèche maximum : 12%
> plage de pH du liquide pompé : 5÷12
> DNR : 3" / DN80
> Hauteur de refoulement maximale : 10,7 mètres
Description technique
Caractéristiques techniques :
Construction
Pompe à plateau dilacérateur en fonte
Arbre moteur en acier inoxydable
Garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur

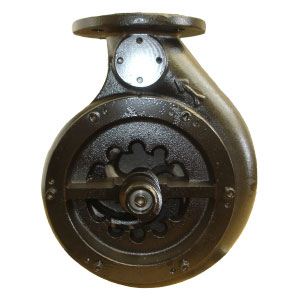

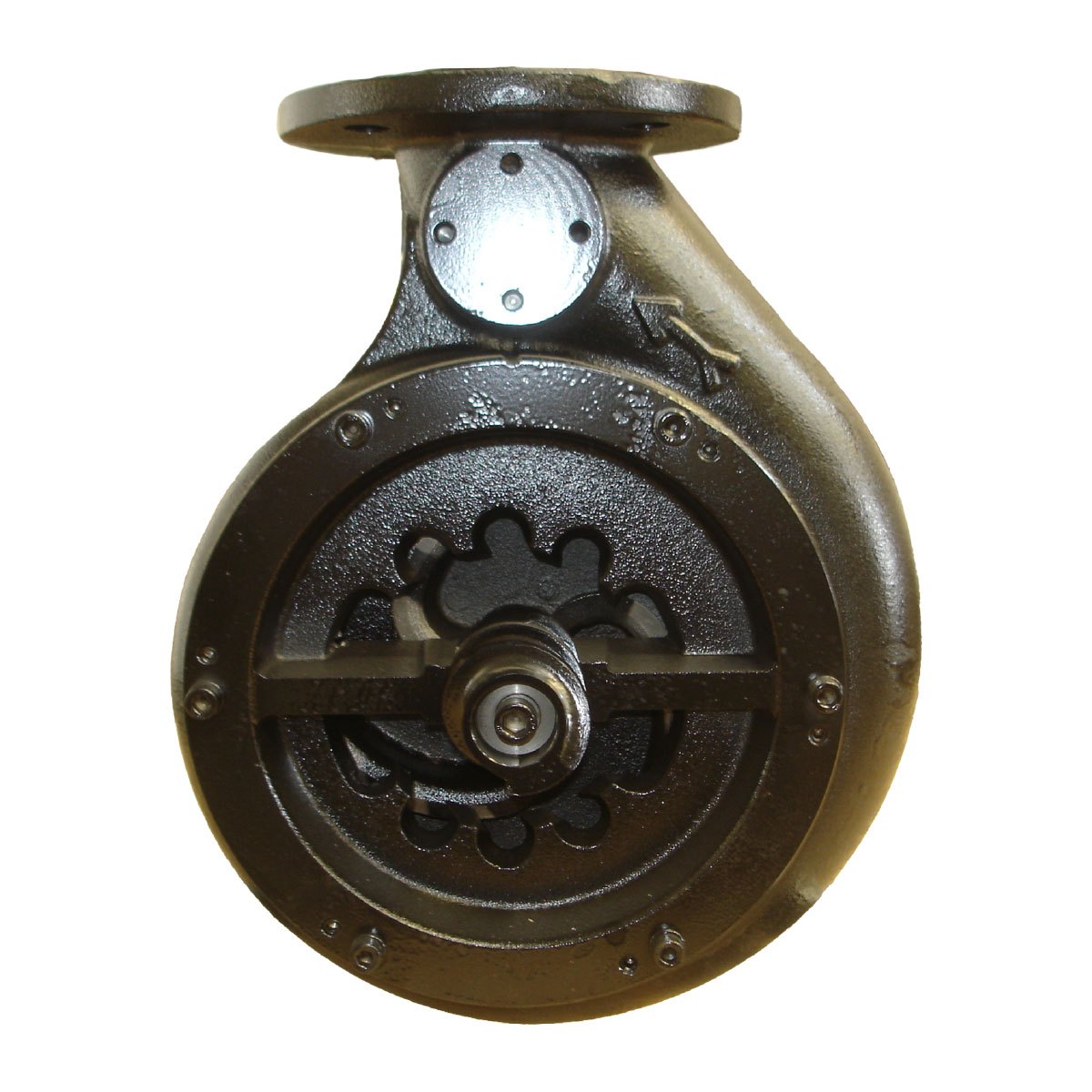

Plateau de dilacération
Livré avec 10 mètres de câble
Moteur
Triphasé, bobinage 380V - 50 Hz
Rotor à cage d'écureuil
3 sondes thermiques incorporées dans le bobinage du moteur pour une protection au-delà de 132°C
Vitesse de rotation : 1 450 tours / minute
Indice de protection IP68 - classe F
Plage de fonctionnement
Pour HMT 10,5 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 5,1 mètres = débit de 90 m3/h ; 1 500 l/min
Consulter la courbe pour plus d'informations
Livré sans raccord, sans joint, sans support
Nous vous conseillons de prévoir une protection thermique et/ou manque d’eau pour cette pompe ainsi qu'un support
Disponible sur demande pour des applications avec farine de paille (existe avec un revêtement spécifique en nickel résistant aux liquides acides ; gamme NP)
ACCESSOIRES CONSEILLES :
483158 COLLIER DE SERRAGE TOURILLON W1 ACIER ZINGUE Ø 92 - 97 x 2

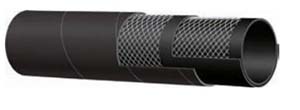

162187 5 METRES DE TUYAU LISIER DIAMETRE 80MM TYPE AMAZONE
105170 KIT DE RACCORDEMENT DROIT ROND/CANNELE GALVA Ø 80 RAC JOINT VIS ECROU
854610 CHÂSSIS SOUTIEN GALVA HORIZONTAL POUR POMPE DN80
817452 COFFRET DE COMMANDE POUR POMPE OU MALAXEUR DE 2,2KW A 5,5KW
811133 SONDE DE NIVEAU A LISIER
817019 KIT ACCESSOIRES
Vues éclatées
Repère
Code
Stock
Libellé
11
Sur commande
BRIDE DE GARNITURE MECANIQUE
12
Sur commande
STATOR TRIPHASE POUR TBM 2,2/4 ET PTS 2,2/80
13
En stock
JOINT O-RING ENTRETOISE DE GARNITURE PTS 2,2 3 4 K
14
En stock
ROULEMENT 3207 2Z
15
En stock
CIRCLIP EXTÉRIEUR Ø35x1,5 C70 DIN471
17
En stock
JOINT O-RING POUR MALXEUR 4/4 N°63
18
Sur commande
SUPPORT BORNIER ELECTRIQUE POMPE 102758
19
Sur commande
BORNIER ELECTRIQUE POUR POMPE 102758 SANS ECROU
24
En stock
METRE DE CABLE ELECTRIQUE POUR PTS ET TBM 2,2-3-4 KW
26
En stock
PRESSE ETOUPE POUR MALAXEUR
27
Sur commande
BOUCHON N°47 POUR PPE PTS5,5-100
32
Sur commande
BORNIER
36
En stock
ROULEMENT SUP. POUR MALXEUR OU POMPE
37
Sur commande
ROTOR POUR POMPE IMMERGEE 102758
38
Sur commande
PALIER DE SUPPORT
39
En stock
JOINT O-RING INF MOTEUR TBM ET PTS 2,2 3 4 KW
4
En stock
TURBINE DE POMPE DILACERATRICE 2,2KW
44
En stock
CIRCLIP EXTÉRIEUR Ø30x1,5 C70 DIN471
46
En stock
GARNITURE MECANIQUE INFERIEURE
47
En stock
CLAVETTE POUR POMPE PTS4-80
48
Sur commande
CARTER DE POMPE DILACERATRICE
51
En stock
PLATEAU D'ASPIRATION POUR POMPE PTS2,2-3-4 ET ETO80
52
En stock
VIS SANS FIN DE TURBINE
54
En stock
GAINE DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW
55
En stock
GARN P-E TBM PTS 2,2 3 4/80 - 1,5 2,2/6 - 2,2 3 4/4
56
Sur commande
ATTACHE DE CABLE POUR MALAXEUR 2,2 & 3KW
7
En stock
GARNITURE MECANIQUE SUPERIEURE POUR PPE 102758
75
Sur commande
GOUPILLE DE POMPE DILACERATRICE
11
Sur commande
320224
BRIDE DE GARNITURE MECANIQUE
12
Sur commande
320225
STATOR TRIPHASE POUR TBM 2,2/4 ET PTS 2,2/80
13
En stock
320226
JOINT O-RING ENTRETOISE DE GARNITURE PTS 2,2 3 4 K
14
En stock
320227
ROULEMENT 3207 2Z
15
En stock
320228
CIRCLIP EXTÉRIEUR Ø35x1,5 C70 DIN471
17
En stock
345056
JOINT O-RING POUR MALXEUR 4/4 N°63
18
Sur commande
322033
SUPPORT BORNIER ELECTRIQUE POMPE 102758
19
Sur commande
322034
BORNIER ELECTRIQUE POUR POMPE 102758 SANS ECROU
24
En stock
320232
METRE DE CABLE ELECTRIQUE POUR PTS ET TBM 2,2-3-4 KW
26
En stock
484147
PRESSE ETOUPE POUR MALAXEUR
27
Sur commande
555021
BOUCHON N°47 POUR PPE PTS5,5-100
32
Sur commande
320286
BORNIER
36
En stock
345057
ROULEMENT SUP. POUR MALXEUR OU POMPE
37
Sur commande
320235
ROTOR POUR POMPE IMMERGEE 102758
38
Sur commande
320236
PALIER DE SUPPORT
39
En stock
320222
JOINT O-RING INF MOTEUR TBM ET PTS 2,2 3 4 KW
4
En stock
812071
TURBINE DE POMPE DILACERATRICE 2,2KW
44
En stock
320229
CIRCLIP EXTÉRIEUR Ø30x1,5 C70 DIN471
46
En stock
157911
GARNITURE MECANIQUE INFERIEURE
47
En stock
320243
CLAVETTE POUR POMPE PTS4-80
48
Sur commande
812070
CARTER DE POMPE DILACERATRICE
51
En stock
482109
PLATEAU D'ASPIRATION POUR POMPE PTS2,2-3-4 ET ETO80
52
En stock
104491
VIS SANS FIN DE TURBINE
54
En stock
810845
GAINE DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW
55
En stock
320245
GARN P-E TBM PTS 2,2 3 4/80 - 1,5 2,2/6 - 2,2 3 4/4
56
Sur commande
812062
ATTACHE DE CABLE POUR MALAXEUR 2,2 & 3KW
7
En stock
157912
GARNITURE MECANIQUE SUPERIEURE POUR PPE 102758
75
Sur commande
812078
GOUPILLE DE POMPE DILACERATRICE
